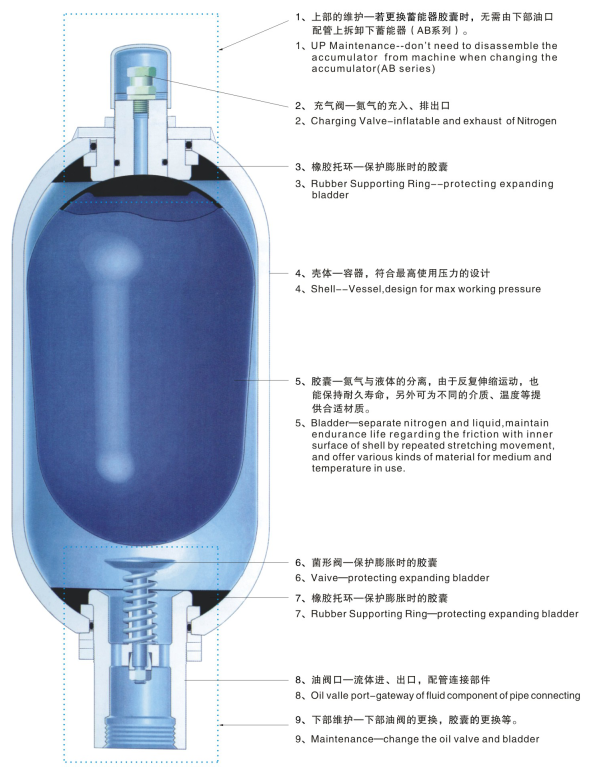

1. El principio de funcionamiento del acumulador.

El acumulador es un accesorio hidráulico dise?ado para acumular líquido presurizado. El líquido es incompresible. El acumulador utiliza la compresibilidad del gas para lograr el propósito de almacenar el líquido. Cuando la presión aumenta, el aceite ingresa al almacenamiento de energía. El gas se comprime. por esto, y cuando la presión cae, el gas comprimido se expande y el aceite se alimenta hidráulicamente al circuito.

2. Selección de capacidad del acumulador

Definición de parámetros de estado

P0=presión de precarga V0=volumen de gas efectivo

P1=presión mínima de trabajo V1=volumen de gas en P1

P2=presión máxima de trabajo V2=volumen de gas en P2

tmin=temperatura mínima de trabajo t0=temperatura del gas de precarga

tmax=temperatura máxima de trabajo n=índice variable

① El estado antes del uso (nitrógeno ni líquido han entrado).

② La cápsula está precargada con gas nitrógeno y la válvula de aceite está cerrada para evitar que la cápsula se desprenda.

③ Cuando se alcanza la presión mínima de trabajo, se debe mantener una peque?a cantidad de aceite entre el exterior de la cápsula y la válvula de aceite (alrededor del 10% de la capacidad nominal del acumulador), para que la cápsula no golpee la válvula durante cada proceso de expansión y causar da?os a la cápsula.

④ El acumulador está a la presión de trabajo más alta. El cambio de volumen a las presiones de trabajo mínima y máxima corresponde al volumen de fluido efectivo. △V=V1—V2

3. Selección de la presión de precarga

La serie de acumuladores de vejiga NXQ permite la utilización del volumen del 75% de la capacidad real de gas. Por lo tanto, la relación entre la presión de nitrógeno de precarga y la presión máxima de trabajo está limitada a 1:4, y la presión de precarga no debe exceder el 90 % de la presión mínima del sistema. Seguir esta regla garantiza una larga vida útil de la cápsula. Se pueden lograr otras relaciones de compresión con medidas especiales.

Para utilizar completamente la capacidad del acumulador, se recomienda utilizar los siguientes valores.

Almacenamiento de energía: P0tmax=0.9×P1 Absorción de impacto: P0tmax=(0.6～0.9)×Pm(Pm=presión de trabajo promedio de libre circulación)

Pulsación de absorción: P0tmax=0.6×Pm (Pm=presión de trabajo promedio) o P0tmax=0.8×P1 (a varias presiones de trabajo)

El valor límite de la presión de precarga: P0≤0.9×P1, la relación de compresión permitida es P2:P0≤4:1

4. Fórmula de cálculo para la selección de la capacidad del acumulador

El proceso de compresión y expansión en el acumulador debe seguir la ley de cambio de estado de los gases.

El gas ideal es: P0×Vn 0=P1×Vn 1=P2×Vn 2

Entre ellos, se debe considerar el índice de influencia de la variable índice “n” sobre las características del gas a lo largo del tiempo.

El cambio de estado del lento proceso de expansión y compresión es casi isotérmico, y el índice variable puede ser n=1

Y el rápido proceso de expansión y compresión ocurre un cambio de estado adiabático, el índice multivariable n = 1.4 (adecuado para nitrógeno gaseoso diatómico)
